Клапан, придатний для температури середовища -40 ℃ ～ -196 ℃, називається кріогенним клапаном. Кріогенні клапани включають кріогенні кульові крани, кріогенні засувки, кріогенні запірні клапани, кріогенні запобіжні клапани, кріогенні зворотні клапани, кріогенні дросельні клапани, кріогенні голчасті клапани, кріогенні дросельні клапани, кріогенні редукційні клапани тощо, які в основному використовуються для етилену, зрідженого природного газові установки та резервуари для зберігання зрідженого природного газу та СПГ, приймальні бази та супутникові станції, обладнання для розділення повітря, обладнання для розділення нафтохімічного газу, рідкий кисень, рідкий азот, рідкий аргон, кріогенні резервуари для зберігання вуглекислого газу та автоцистерни, генерація кисню з адсорбцією під тиском пристроїв. Вихідне рідке кріогенне середовище, таке як етилен, рідкий кисень, рідкий водень, зріджений природний газ, скраплені нафтопродукти тощо, є не тільки легкозаймистим та вибухонебезпечним, але й випаровується при підвищенні температури, а об’єм збільшується у сотні разів, коли він випаровується. Застосування кріогенних клапанів контролює температуру і запобігає приховані небезпеки, такі як вибух та витік.
Типова структура кріогенних клапанів: загальноприйняті кріогенні клапани включають кріогенні засувки, кріогенні глобусні клапани, кріогенні зворотні клапани, кріогенні кульові клапани, кріогенні дросельні клапани тощо. GG] quot; отвір для скидання тиску" між воротами та м'ячем. Усі кріогенні клапани мають односторонню герметичність і відлиті на корпусі клапана або позначені напрямком потоку середовища.
1. Мінімальна товщина стінки:" мінімальна товщина" корпусу клапана та кришки криогенного клапана не відповідає товщині стінок у стандарті ASMEB16.34.&"мінімальна товщина стінки [GG" quot; засувки не повинно бути менше API600,&"мінімальна товщина стінки [GG" Quot; шарового клапана не повинно бути менше BS1873, а&"мінімальна товщина стінки [GG" quot; зворотного клапана не повинен бути меншим за&"мінімальна товщина стінки [GG" quot; зазначені такими стандартами, як BS1868; діаметр штока клапана повинен відповідати вимогам стандартів API 600 або BS 1873.
2. Сідло клапана: Пара ущільнювачів із кріогенних клапанів може бути виконана у вигляді м'якого ущільнення з металу-ПТФЕ або металевого металу з твердим ущільненням відповідно до робочої температури та номінального тиску середовища, але ПТФЕ підходить лише для робочої температури середовища вище -73 ℃" Коли температура занадто низька, PTFE стане крихким. У той же час, PTFE не підходить для рівнів тиску, більших або рівних CL1500, тому що коли тиск перевищує CL1500, PTFE виробляє&"холодний потік &"; і впливають на герметичність клапана. Кріогенний запірний клапан з міцною герметизацією, запір Сідло клапана зворотного клапана та запірного клапана приймає твердий карбід Co-Cr-W безпосередньо на корпусі клапана. Сідло клапана та корпус клапана інтегровані для запобігання витоку через низькотемпературну деформацію сідла клапана та забезпечення седла клапана та корпусу клапана Надійність ущільнення між ними.
3. Антистатичний: При використанні у легкозаймистих та вибухонебезпечних низькотемпературних середовищах, якщо ущільнення клапана або прокладка та ущільнення виготовлені з ізоляційних матеріалів, таких як PTFE, при відкритті та закритті клапана буде утворюватися статична електрика. Низькотемпературне середовище дуже лякає, тому клапан повинен бути сконструйований з антистатичним пристроєм.
Вибір матеріалу кріогенного клапана:
1. Корпус клапана та капот приймають: LCB (-46 ℃), LC3 (-101 ℃), CF8 (304) (-196 ℃).
2. Клин: наплавлення з нержавіючої сталі на основі кобальту, цементованого карбіду.
3. Сидіння: цементація з твердого сплаву на основі кобальту з нержавіючої сталі.
4. Стебло: 0Cr18Ni9.
Стандарти кріогенних клапанів та структура продукту:
1. Дизайн: API6D, JB/T7749
2. Плановий огляд та випробування клапана: Відповідно до стандарту API598.

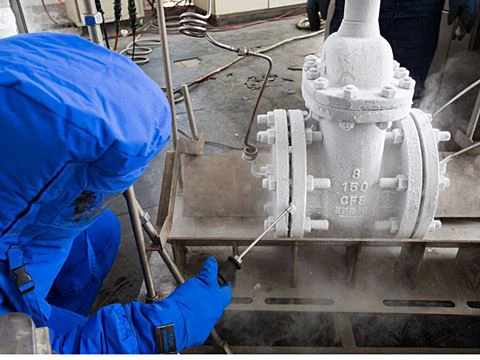

3. Перевірка та випробування температури кріогенних клапанів: Відповідно до JB/T7749.
4. Режим приводу: ручний, конічний редуктор та електропривод.
5. Форма сідла клапана: Сідло клапана має зварену конструкцію, а поверхня ущільнення зварена твердим сплавом на основі кобальту для забезпечення герметичності клапана.
6. Клин приймає пружну конструкцію, а на кінці входу тиску виконано отвір для скидання тиску.
7. Односторонні ущільнювальні клапани позначені знаками напрямку потоку на корпусі клапана.

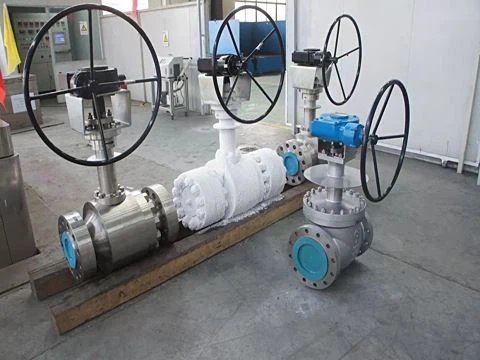

8. Кріогенні кульові крани, засувки, запірні клапани та дросельні клапани мають довгу шийну конструкцію для захисту упаковки.
9. Стандарт для кріогенного кульового крана: JB/T8861-2004.
